My家里云, 异地k3s集群搭建

My家里云, 异地k3s集群搭建

本文档记录了如何在跨地域环境下使用 K3s 搭建轻量级 Kubernetes 集群。通过 Tailscale 实现异地组网,结合 NFS 提供共享存储,并通过命名空间调度策略实现资源隔离。

🏗️ 部署k3s

节点规划表

节点 网络 身份 位置 备注
k3s-bj-home-master 192.168.1.10 控制节点, NFS服务器 北京
k3s-sh-aliyun-work1 192.168.1.10 work节点 上海
k3s-usa-oracle-work2 192.168.1.10 work节点 美国
k3s-bj-home-work3 192.168.1.10 work节点 北京
k3s-bj-home-work4 192.168.1.10 work节点 北京

建议:实际部署中请为每个节点分配不同的 IP 地址以避免冲突。


下载软件包

所有节点执行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
mkdir -p /opt/k3s && cd /opt/k3s

curl https://get.k3s.io -SsL > install.sh
wget https://github.com/k3s-io/k3s/releases/download/v1.29.15%2Bk3s1/k3s
wget https://github.com/k3s-io/k3s/releases/download/v1.29.15%2Bk3s1/k3s-airgap-images-amd64.tar

mkdir -p /var/lib/rancher/k3s/agent/images/
chmod +x k3s
chmod +x install.sh
cp -a k3s-airgap-images-* /var/lib/rancher/k3s/agent/images/
cp -a k3s /usr/local/bin/

# 卸载脚本(可选)
# /usr/local/bin/k3s-uninstall.sh
# /usr/local/bin/k3s-agent-uninstall.sh

📌 说明

  • 使用 proxychains 是为了在代理环境下下载资源。
  • 安装完成后记得验证 /usr/local/bin/k3s 的权限是否正确。
  • 如果是离线环境,请确保提前准备好安装包。

异地组网

异地组网的方案很多,比如 ZeroTier、Tailscale、Netbird 等等。这里我们选择 Netbird,因为它简单易用且支持多种平台。

安装 Netbird

1
2
3
# 安装文档 https://docs.netbird.io/how-to/getting-started#installation
curl -fsSL https://pkgs.netbird.io/install.sh | sh

📌 注意:如果你使用的是非 Ubuntu 系统,请参考官方文档进行适配安装。

启动并配置 Netbird

1
2
netbird up  --setup-key  xxxxxxxxxxxxx
# 正常完成, 会有一个wt0的网卡, 我们的异地k3s就用这个网卡通讯


📌 说明

  • --auth-key 是你从 netbird 控制台获取的密钥。
  • 成功连接后会生成一个 wt0 网卡,用于节点间的通信。

MASTER节点安装

1
2
3
4
TAILSCALE_ETH=wt0
TAILSCALE_IP=$(ip a | grep $TAILSCALE_ETH | grep -Eo "([0-9]{1,3}\.){3}[0-9]{1,3}"| head -n 1 )

INSTALL_K3S_DEBUG=true INSTALL_K3S_SKIP_DOWNLOAD=true INSTALL_K3S_EXEC="--disable traefik --node-ip $TAILSCALE_IP --flannel-iface $TAILSCALE_ETH --flannel-backend=vxlan" ./install.sh

📌 参数说明

  • --disable traefik:禁用默认 Ingress 控制器(后续手动部署)。
  • --node-ip:指定当前节点的 IP 地址。
  • --flannel-iface:指定 Flannel 使用的网络接口。
  • --flannel-backend=vxlan:使用 VXLAN 作为后端。

获取 node-token

1
2
cat /var/lib/rancher/k3s/server/node-token
K106521xxxxxxxxxxxxxxxxxxxxxxxxxxxx::server:e47b4ef911d727671a79cdb6469682b1

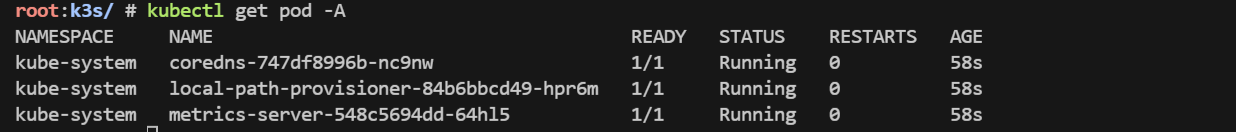

image-20250614182931096

建议:将 token 保存到安全的地方,用于 worker 节点加入集群。


WORK节点安装

1
2
3
4
5
6
TAILSCALE_ETH=wt0
TAILSCALE_IP=$(ip a | grep $TAILSCALE_ETH | grep -Eo "([0-9]{1,3}\.){3}[0-9]{1,3}"| head -n 1 )

K3S_TOKEN="K10111631cd06c9e2b19cd3c6477cb74aa5fda54473bb19fbf7b1356e0ac78659f4::server:0319830013db1e32beced4c05aae8098"

INSTALL_K3S_SKIP_DOWNLOAD=true INSTALL_K3S_EXEC="--node-ip $TAILSCALE_IP --flannel-iface $TAILSCALE_ETH" K3S_URL=https://k3s-apiserver.internal.xyz:6443 K3S_TOKEN=$K3S_TOKEN ./install.sh

📌 参数说明

  • K3S_URL:指向 master 节点的 API Server 地址,我这里内部使用了 k3s-apiserver.internal.xyz:6443 这是本地解析的一个域名
  • K3S_TOKEN:master 节点提供的 token。

修改工作节点标签(可选)

1
kubectl get node --selector='!node-role.kubernetes.io/master' | grep '<none>' | awk '{print "kubectl label node " $1 " node-role.kubernetes.io/worker= --overwrite" }' | bash

建议:该步骤可以自动为未标记的节点添加 worker 标签。


下载 Helm

1
2
3
4
wget https://get.helm.sh/helm-v3.18.2-linux-amd64.tar.gz
tar -xf helm-v3.18.2-linux-amd64.tar.gz
mv linux-amd64/helm /usr/local/bin/
chmod +x /usr/local/bin/helm

建议:Helm 是 Kubernetes 的包管理工具,推荐在生产环境中使用。


部署 Ingress

1
2
3
4
5
6
7
8
9
10
11
helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
helm repo update
helm search repo ingress-nginx
helm pull ingress-nginx/ingress-nginx --untar --version 4.12.3
cd ingress-nginx/

# 可选:修改为国内镜像源
# cp -a values.yaml values.yaml_bak
# sed -i 's/registry: registry.k8s.io/registry: k8s.m.daocloud.io/g' values.yaml

helm upgrade --install ingress-nginx ./ --set controller.service.type=NodePort --namespace kube-system --create-namespace

建议:部署完成后请检查服务状态,确保 Ingress Controller 正常运行。kubectl get pods -n kube-system


配置 HAProxy 作为四层代理

1
apt install haproxy -y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
vim haproxy.cfg
global
log 127.0.0.1 local0
log 127.0.0.1 local1 notice
tune.ssl.default-dh-param 2048

defaults
log global
mode http
option dontlognull
timeout connect 5000ms
timeout client 600000ms
timeout server 600000ms

backend ingress-http
mode tcp
balance roundrobin
stick-table type ip size 200k expire 30m
stick on src
server ingress-http 127.0.0.1:31041 check

frontend ingress_http_80
mode tcp
bind *:80
default_backend ingress-http

backend ingress-https
mode tcp
balance roundrobin
stick-table type ip size 200k expire 30m
stick on src
server ingress-https 127.0.0.1:32475 check

frontend ingress_https_443
mode tcp
bind *:443
default_backend ingress-https
1
2
systemctl enable haproxy --now
systemctl restart haproxy

建议:根据实际负载情况调整超时时间和负载均衡策略。

部署 Dashboard

1
2
3
4
5
6
7
8
9
10
11
12
helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/
helm search repo kubernetes-dashboard
helm pull kubernetes-dashboard/kubernetes-dashboard --untar --version 7.13.0

# 调整一些配置
cd kubernetes-dashboard
sed -i 's/docker.io/docker.m.daocloud.io/g' values.yaml
# dashboard自带了一个 Kong,也需要调整一下国内源
cd charts/kong
sed -i 's#repository: kong#repository: docker.m.daocloud.io/library/kong#g' values.yaml

helm upgrade --install kubernetes-dashboard ./ --namespace kube-dashboard --create-namespace

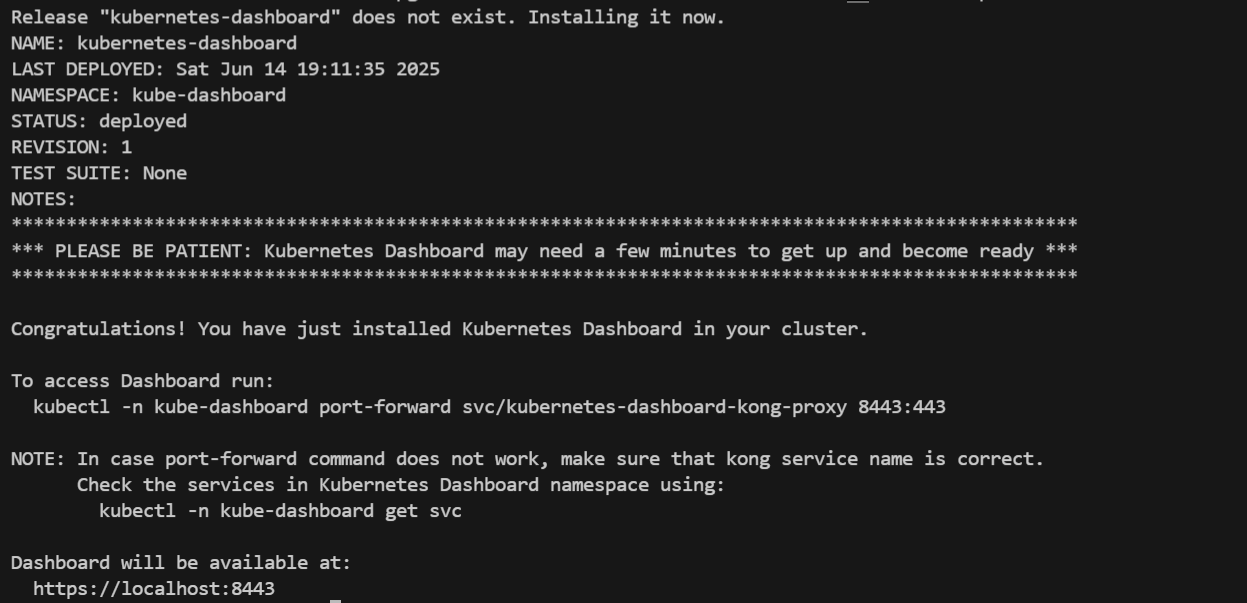

image-20250614191156205

配置 Ingress 访问

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# kubectl create secret tls       domain-cn-tls   --key  /etc/ssl/domain.cn.key        --cert /etc/ssl/domain.cn.pem -n  kube-dashboard

kubectl apply -f - <<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
annotations:
nginx.ingress.kubernetes.io/backend-protocol: HTTPS
name: dashboard-ingress
namespace: kube-dashboard
spec:
ingressClassName: nginx
rules:
- host: dh.domain.com
http:
paths:
- backend:
service:
name: kubernetes-dashboard-kong-proxy
port:
number: 443
path: /
pathType: Prefix
tls:
- hosts:
- dh.domain.com
secretName: domain-cn-tls
EOF

创建访问 Token

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
kubectl apply -f - <<EOF
apiVersion: v1
kind: ServiceAccount
metadata:
name: admin-user
namespace: kube-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: admin-user
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects:
- kind: ServiceAccount
name: admin-user
namespace: kube-dashboard
EOF

# 生成有效期为 10 年的 Token
kubectl create token admin-user -n kube-dashboard --duration 87600h

配置 NFS 网络存储

NFS Server 搭建

1
2
3
4
5
6
7
apt install nfs-kernel-server -y

vim /etc/exports
/mnt/m2disk *(rw,sync,no_subtree_check,no_root_squash)

systemctl enable nfs-kernel-server --now
systemctl restart nfs-kernel-server

所有节点安装 NFS 客户端

1
2
apt update && apt install -y nfs-common
# sudo yum install -y nfs-utils

NFS Provisoner 配置

1
2
3
4
5
6
7
8
9
10
helm repo add nfs-subdir-external-provisioner https://kubernetes-sigs.github.io/nfs-subdir-external-provisioner/
helm search repo nfs-subdir-external-provisioner
helm pull nfs-subdir-external-provisioner/nfs-subdir-external-provisioner --untar --version 4.0.18

# 调整一些配置
cd nfs-subdir-external-provisioner
sed -i 's/registry.k8s.io/k8s.m.daocloud.io/g' values.yaml
vim values.yaml

helm upgrade --install nfs-subdir-external-provisioner ./ --namespace kube-system --create-namespace

建议:确保 NFS 共享目录权限设置合理,避免权限问题导致挂载失败。


异地优化

使用命名空间划分资源区域

目标是:

  1. 需要运行在 home 环境下的服务,创建在 ser-home 命名空间下。
  2. 需要运行在 aliyun 环境下的服务,创建在 ser-aliyun 命名空间下。
开启 PodNodeSelector 准入控制器
1
2
3
4
5
6
7
8
9
10
11
12
13
# 划分资源的ns
kubectl create ns ser-usa
kubectl create ns ser-home
kubectl create ns ser-aliyun


mkdir -p /etc/rancher/k3s/config.yaml.d
cat > apiserver.yaml <<EOF
kube-apiserver-arg:
- "--enable-admission-plugins=PodNodeSelector"
EOF

systemctl restart k3s
给节点打标签
1
2
3
kubectl label nodes k3s-bj-home-xxx location=home
kubectl label nodes k3s-usa-oracle-xxx location=usa
kubectl label nodes k3s-sh-aliyun-xxx location=aliyun
配置命名空间注解
1
2
3
4
5
6
7
8
9
10
11
# 配置命名空间注解
kubectl edit ns ser-aliyun

apiVersion: v1
kind: Namespace
metadata:
annotations:
scheduler.alpha.kubernetes.io/node-selector: location=aliyun
labels:
kubernetes.io/metadata.name: ser-aliyun
name: ser-aliyun
测试调度
1
2
3
# 测试调度
kubectl -n ser-aliyun run test-pod-$RANDOM --image=m.daocloud.io/docker.io/library/nginx --restart=Never
kubectl -n ser-aliyun run test-pod$RANDOM --image=m.daocloud.io/docker.io/library/nginx --restart=Never

🔍 注意:如果你在 Deployment 上额外指定了 nodeSelectorscheduler.alpha.kubernetes.io/node-selector,后者的优先级更高。


补充

k3s 使用Docker

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
# 网络插件
mkdir /opt/cni/bin -p
wget https://github.com/flannel-io/cni-plugin/releases/download/v1.7.1-flannel1/flannel-amd64
mv flannel-amd64 /opt/cni/bin/flannel

curl -L https://github.com/containernetworking/plugins/releases/download/v1.7.1/cni-plugins-linux-amd64-v1.7.1.tgz | tar -C /opt/cni/bin -xz


mkdir -p /etc/cni/net.d
cat > /etc/cni/net.d/10-flannel.conflist <<EOF
{
"name": "cbr0",
"cniVersion": "0.4.0",
"plugins": [
{
"type": "flannel",
"delegate": {
"hairpinMode": true,
"isDefaultGateway": true
}
},
{
"type": "portmap",
"capabilities": {
"portMappings": true
}
}
]
}
EOF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# cri-dockerd
wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.16/cri-dockerd-0.3.16.amd64.tgz
tar -xf cri-dockerd-0.3.16.amd64.tgz
mv cri-dockerd/cri-dockerd /usr/local/bin/


wget https://raw.githubusercontent.com/Mirantis/cri-dockerd/master/packaging/systemd/cri-docker.socket
wget https://raw.githubusercontent.com/Mirantis/cri-dockerd/master/packaging/systemd/cri-docker.service
mv cri-docker.socket cri-docker.service /etc/systemd/system/

sed -i -e 's,/usr/bin/cri-dockerd,/usr/local/bin/cri-dockerd,' /etc/systemd/system/cri-docker.service

systemctl enable cri-docker.service
systemctl enable --now cri-docker.socket
systemctl restart cri-docker.socket
1
2
3
4
5
6
7
# 安装命令
INSTALL_K3S_DEBUG=true INSTALL_K3S_SKIP_DOWNLOAD=true INSTALL_K3S_EXEC="\
--container-runtime-endpoint unix:///run/cri-dockerd.sock \
--disable traefik \
--node-ip $TAILSCALE_IP \
--flannel-iface $TAILSCALE_ETH \
--flannel-backend=vxlan" ./install.sh
